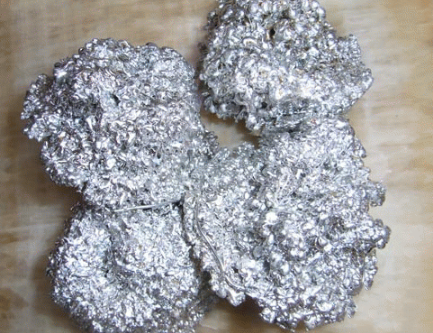

錫液表面的氧化和錫與其它金屬(主要是Cu)作用產(chǎn)生一些殘渣是不可避免的，一兩天的錫渣就相當于工人一個月的工資，可謂是不小的成本了。那么怎樣可以減少錫渣或者讓錫渣里的焊錫減少?有些同行的產(chǎn)品是紅膠制程開啟雙波模式加上便宜的錫條，所以錫渣比例比較大，有沒有更好的錫渣撈取方式降低錫渣比例?是否可以研究一個工具可以將錫渣里的焊錫再擠壓出來?(如果你想了解更多波峰爐，請拔打咨詢熱線>>>400-9932122)

波峰焊爐怎樣降低錫渣，可以從以下幾個方面入手：

　　1、選擇優(yōu)質(zhì)的錫條，特別是具有抗氧化功能的;添加防氧化油或者防氧化粉抗氧化;不使用回收料再生產(chǎn)的供應(yīng)商;

　　2、錫爐加熱均勻，盡量加錫加滿，保持錫位，減少落差，波峰落差越小越好，波峰盡量在工作制成允許的情況下調(diào)低點。添加錫條提高錫液面，保持液面高度，不要有點錫渣就往出撈，不影響生產(chǎn)就不用一直撈，液面低了反到比高液面更容易加速氧化。降低錫瀑布高度，減少空氣接觸量。

　　3、錫渣浮在表面的時候不要直接用漏勺打撈，用刮刀，在錫爐壁上將錫渣研磨成粉末狀。錫渣用漏勺擠壓，也可以避免一些浪費。

　　4、進行各種嘗試：加豬油、改裝錫爐、還原粉、還原油等。還原油的效果應(yīng)該要好一些，使用后焊接品質(zhì)還行，錫渣也少了很多，一周只需要周六打撈一次錫渣即可。

　　5、使用氮氣，局部充氮，但是設(shè)備很重要，很多改裝的設(shè)備沒處理好等于白搭;

　　6、原材錫棒加ge 及磷. 其實，磷(P)元素基本廠家都會加的，就是種類有很多，抗氧化效果很好，鍺(GE)的效果在氮氣爐中表現(xiàn)很好。

　　7、使用還原劑，但多數(shù)設(shè)備廠家要求不使用，還原劑比較腐蝕爐膽 使用前請謹慎驗證，據(jù)反饋會造成錫爐壽命降低，有人用過還原劑后葉片被腐蝕，爐子穿孔，得不償失!
